低音炮系列
低音炮系列
-QSUB
频率响应: 45 Hz ~ 150 Hz (±3 dB ) 30 Hz ~ 200 Hz (-10 dB )
标称指向性: 无指向
灵敏度(@1W/1m) : 99 dB SPL
扬声器功率: 800W
阻抗: 8 ohm
最大声压级: 130 dB/136 dB SPL peak
扬声器单元: 1 x 18″（100mm音圈）钕磁低音单元 净重Net weight（kg): 39kg
物理数据:
连接器: 2×4芯 WP4音箱座，2×4芯 Neutrik NL4音箱座
连接方式: WP4:1-2+ NL4:1+1-
材料: 18mm，24mm 波罗的海桦木多层夹板
表面处理: 黑色聚脲漆
栅网: 面网外覆透声网布
外形尺寸Outline size： W(宽） x H（高） x D（深）: 580 x 487x 685 mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆)
低音炮系列
-VERA S33
单元类型 Unit Type: 1 x 18″ front / 1 x 15″ rear
频率范围frequency range(±3dB) ：33 – 120 Hz1000 / 2000 W L 功率（节目/ 峰值） ：2400 / 4800 W 18″ 2000 / 4000 W 15″
阻抗impedance ：8 Ohm 18″ 8 Ohm 15″
指向性(水平x垂直)Directivity (horizontal x vertical) ：心形/超心形指向Heart/Supercentric Direction
灵敏度sensitivity1W/1M ：99 dB
最大声压级Maximum sound pressure level（1M） ：134dB
接口Interface ：2 Speakon NL4, biamped Pin1 = 15″, Pin2 = 18″ 净重Net weight（kg): 66kg
外形尺寸Outline size（高H x 宽W x 深D）：606(H) x 700(W) x 800(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）
低音炮系列
-Q5-SUB
单元类型 Unit Type: 1 x 12″
频率范围frequency range(±3dB) ：45 – 120 Hz 功率（节目/ 峰值） ：400 / 1600 W
阻抗impedance ：8 Ohm
指向性(水平x垂直)Directivity (horizontal x vertical)：
灵敏度sensitivity1W/1M ：102 dB
最大声压级Maximum sound pressure level（1M） ：128dB
接口Interface ：2 Speakon NL4 净重Net weight（kg): 23kg
外形尺寸Outline size： W(宽） x H（高） x D（深）: 440 x 415x 520 mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆
低音炮系列
-18SUB
频率响应: 45 Hz ~ 150 Hz (±3 dB ) 30 Hz ~ 200 Hz (-10 dB )
标称指向性: 无指向
灵敏度(@1W/1m) : 99 dB SPL
扬声器功率: 800W
阻抗: 8 ohm
最大声压级: 130 dB/136 dB SPL peak
扬声器单元: 1 x 18″（100mm音圈）钕磁低音单元 净重Net weight（kg): 39kg
物理数据:
连接器: 2×4芯 WP4音箱座，2×4芯 Neutrik NL4音箱座
连接方式: WP4:1-2+ NL4:1+1-
材料: 18mm，24mm 波罗的海桦木多层夹板
表面处理: 黑色聚脲漆
栅网: 面网外覆透声网布
外形尺寸Outline size： W(宽） x H（高） x D（深）: 580 x 487x 685 mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆)
低音炮系列

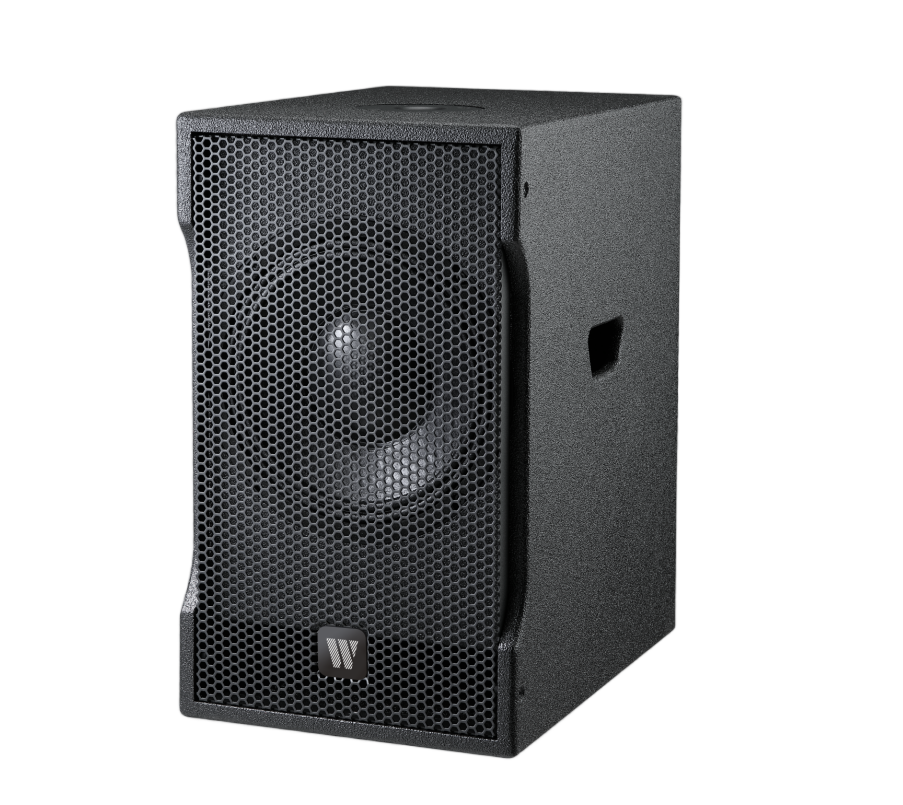

- CS-10S
单元类型 Unit Type: 1x 10″
频率范围frequency range(±3dB) ：45Hz – 130 Hz 功率（节目/ 峰值） ：200 / 400 W 10″
阻抗impedance ：8 Ohm
灵敏度sensitivity1W/1M ：102 dB
最大声压级Maximum sound pressure level（1M） ：123dB
接口Interface ：2 Speakon NL4 净重Net weight（kg): 19kg
外形尺寸Outline size（高H x 宽W x 深D）：495(H) x 288(W) x 427(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）
低音炮系列
-D15
单元类型 Unit Type: 1x 15″
频率范围frequency range(±3dB) ：35Hz – 150 Hz 功率（节目/ 峰值） ：500 / 2000 W
阻抗impedance ：8 Ohm
灵敏度sensitivity1W/1M ：102 dB
最大声压级Maximum sound pressure level（1M） ：125dB
接口Interface ：2 Speakon NL4 净重Net weight（kg): 32.5kg
外形尺寸Outline size（高H x 宽W x 深D）：550(H) x 450(W) x 550(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）

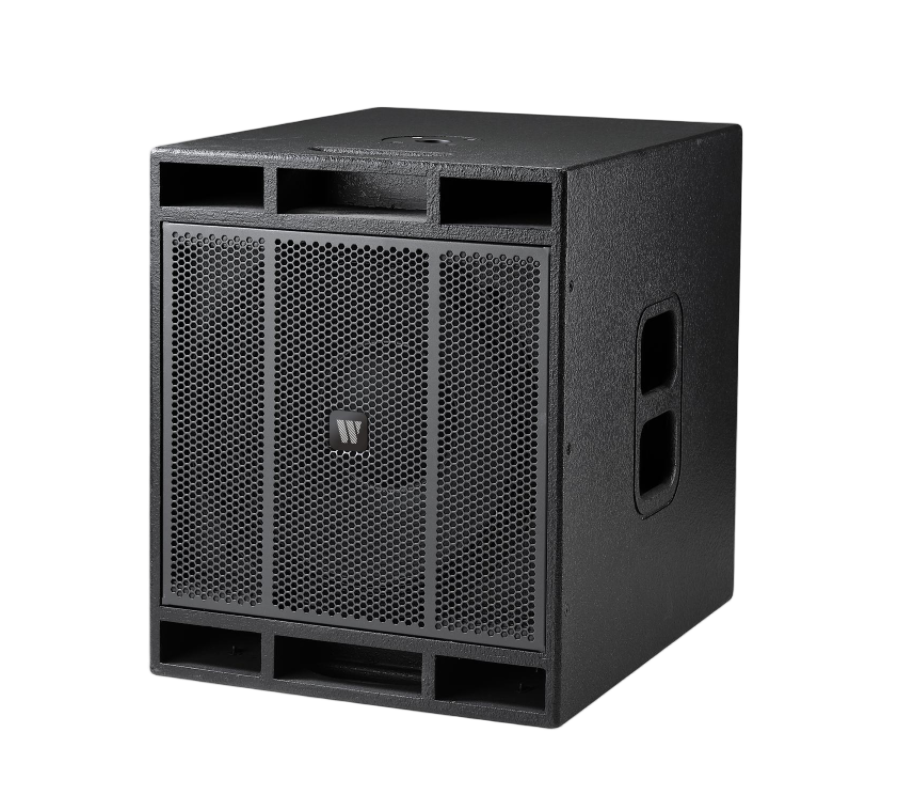

低音炮系列

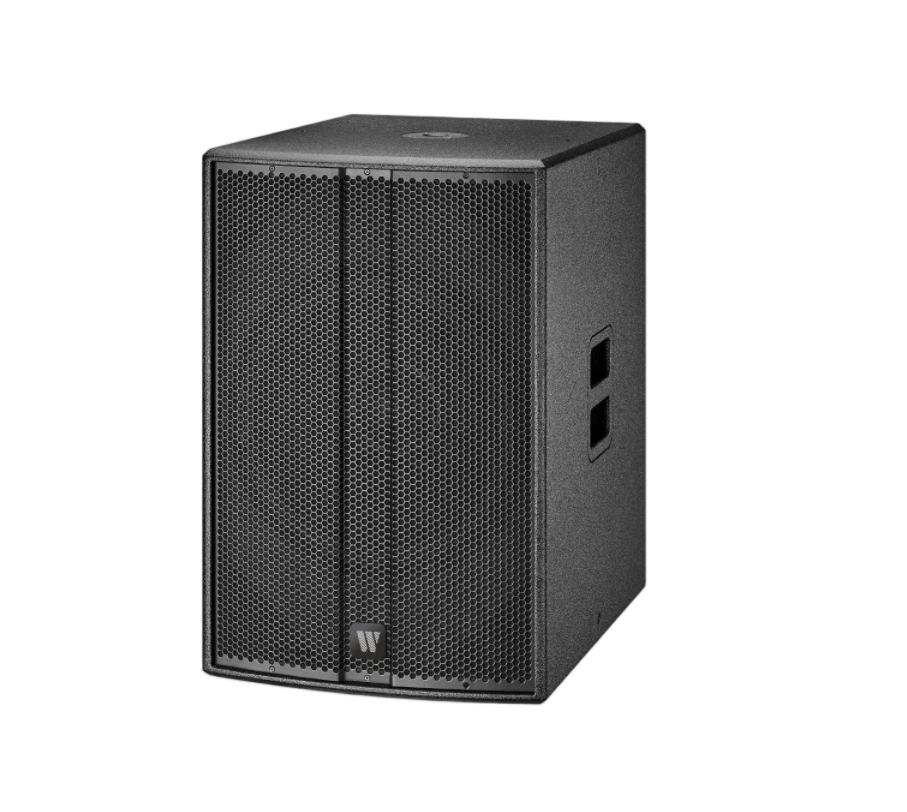

-X118N
单元类型 Unit Type: 1x 18″
频率范围frequency range(±3dB) ：35Hz – 150 Hz 功率（节目/ 峰值） ：800 / 3200 W
阻抗impedance ：8 Ohm
指向性(水平x垂直)Directivity (horizontal x vertical):
灵敏度sensitivity1W/1M ：102 dB
最大声压级Maximum sound pressure level（1M） ：124dB
接口Interface ：2 Speakon NL4 净重Net weight（kg): 46kg
外形尺寸Outline size（高H x 宽W x 深D）：779.5(H) x 524(W) x 640(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）

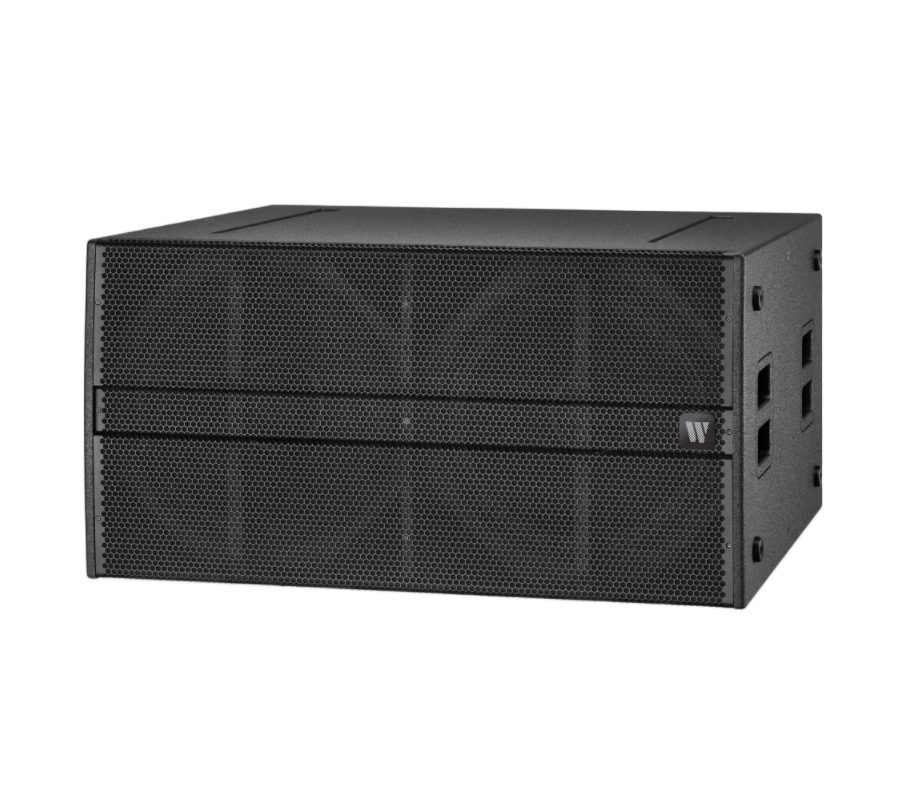

低音炮系列
-X218N
单元类型 Unit Type: 2x 18″
频率范围frequency range(±3dB) ：35Hz – 250 Hz 功率（节目/ 峰值） ：1500 / 6000 W
阻抗impedance ：4 Ohm
灵敏度sensitivity1W/1M ：105 dB
最大声压级Maximum sound pressure level（1M） ：138dB
接口Interface ：2 Speakon NL4 净重Net weight（kg): 84kg
外形尺寸Outline size（高H x 宽W x 深D）：571(H) x 1070(W) x 780(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）
低音炮系列

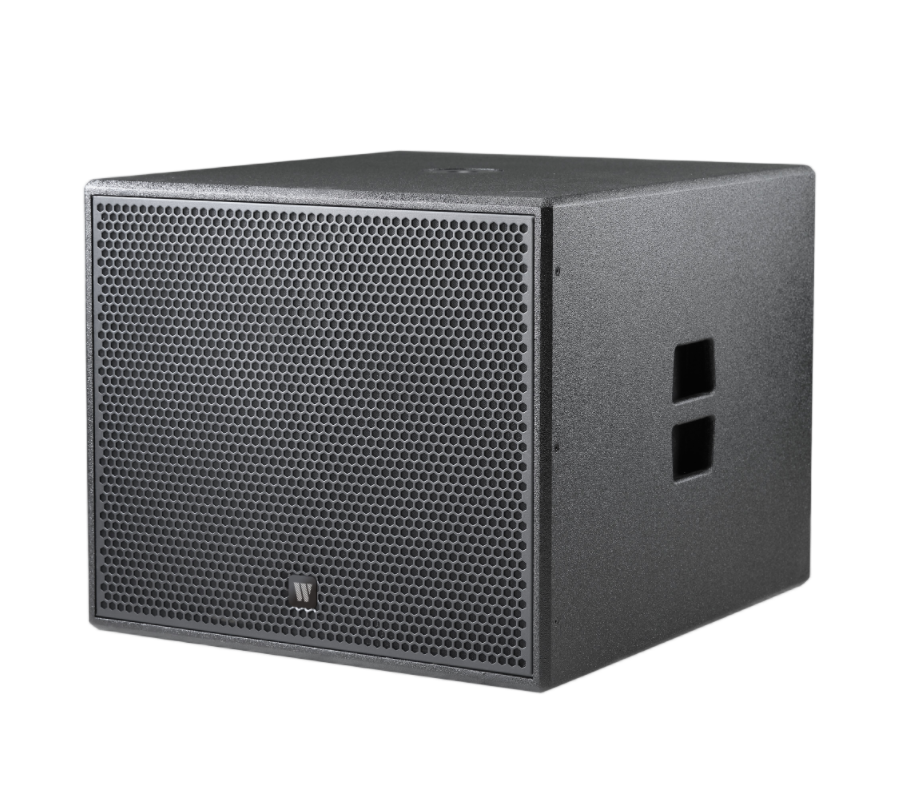

- CS118
单元类型 Unit Type: 1x 18″
频率范围frequency range(±3dB) ：39 Hz – 180 Hz 功率（节目/ 峰值） ：600 / 1500 W
灵敏度sensitivity1W/1M ：106 dB
最大声压级Maximum sound pressure level（1M） ：130.5dB
接口Interface ：2 Speakon NL4 净重Net weight（kg): 14.5kg
外形尺寸Outline size（高H x 宽W x 深D）：541(H) x 638(W) x 724(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）

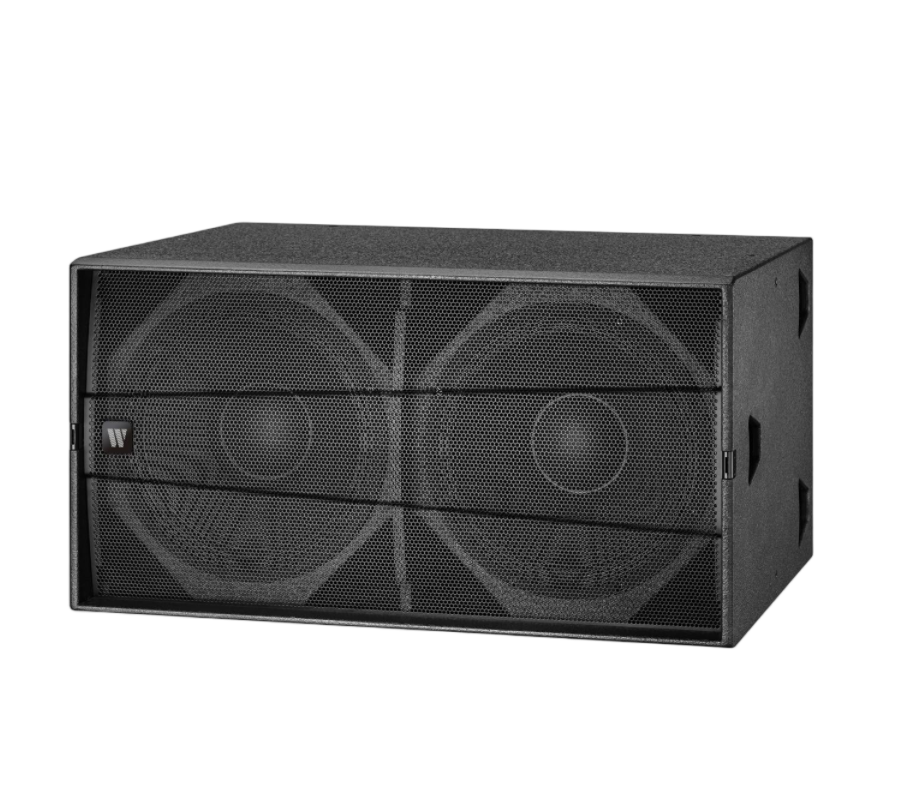

低音炮系列
- CS218
单元类型 Unit Type: 2x 18″
频率范围frequency range(±3dB) ：35Hz – 180 Hz 功率（节目/ 峰值） ：2000 / 8000 W 18″
阻抗impedance ：4 Ohm
指向性(水平x垂直)Directivity (horizontal x vertical):
灵敏度sensitivity1W/1M ：106 dB
最大声压级Maximum sound pressure level（1M） ：139dB
接口Interface ：2 Speakon NL4
外形尺寸Outline size（高H x 宽W x 深D）：638(H) x 1066(W) x 724(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）

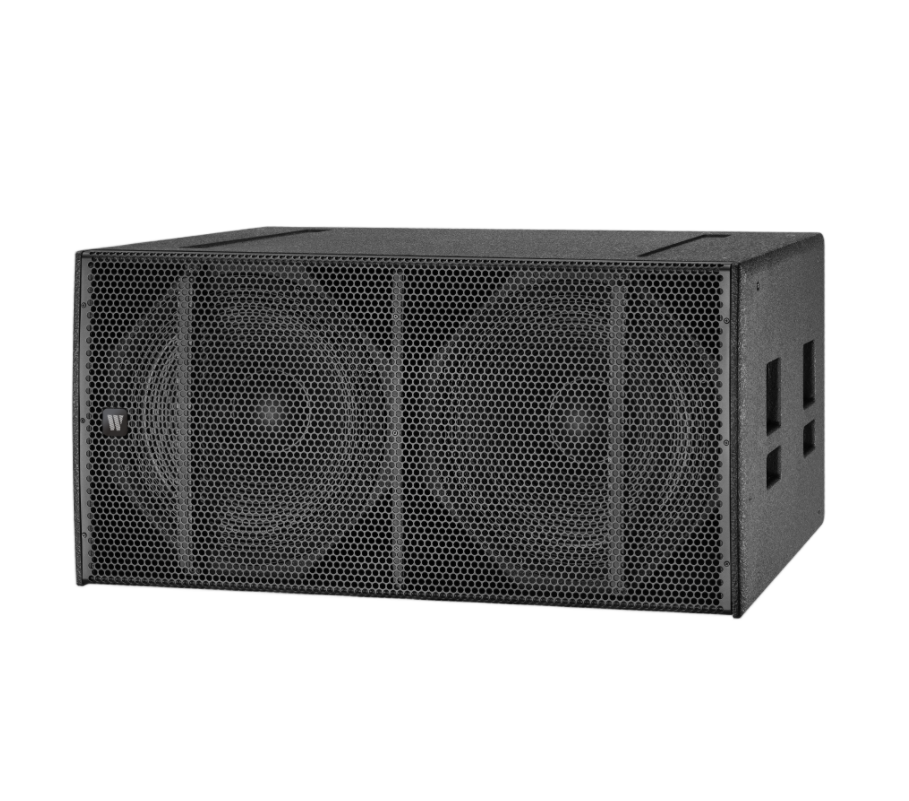

低音炮系列
-SX218
单元类型 Unit Type: 2x 18″
频率范围frequency range(±3dB) ：35Hz – 150 Hz 功率（节目/ 峰值） ：2000 / 8000 W
阻抗impedance ：4 Ohm
灵敏度sensitivity1W/1M ：106 dB
最大声压级Maximum sound pressure level（1M） ：144dB
接口Interface ：2 Speakon NL4 净重（kg) 84kg
外形尺寸Outline size（高H x 宽W x 深D）：537(H) x 1093(W) x 792(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）
低音炮系列
-B1-PLUS
单元类型 Unit Type: 1x 18″
频率范围frequency range(±3dB) ：35Hz -140 Hz 功率（节目/ 峰值） ：600 / 2400 W 18″
阻抗impedance ：8 Ohm
指向性(水平x垂直)Directivity (horizontal x vertical):
灵敏度sensitivity1W/1M ：108 dB
最大声压级Maximum sound pressure level（1M） ：120dB
接口Interface ：2 Speakon NL4
外形尺寸Outline size（高H x 宽W x 深D）：580(H)x500(W)x700(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）
线阵系列
-S218+
单元类型 Unit Type: 2x 18″
频率范围frequency range(±3dB) ：35Hz – 150 Hz 功率（节目/ 峰值） ：2000 / 8000 W 18″
阻抗impedance ：4 Ohm
指向性(水平x垂直)Directivity (horizontal x vertical):
灵敏度sensitivity1W/1M ：106 dB
最大声压级Maximum sound pressure level（1M） ：139dB
接口Interface ：2 Speakon NL4
外形尺寸Outline size（高H x 宽W x 深D）：560(H) x 1066(W) x 780(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）
线阵系列
-18-SUB线阵
单元类型 Unit Type ：1 x 18″
频率范围frequency range(±10dB) ： 45 Hz ~ 150 Hz (±3 dB ) 30 Hz ~ 200 Hz (-10 dB )
额定功率（节目/峰值）Rated Power (Program/Peak) ：400W(LF)
阻抗impedance ：8 Ohm
灵敏度sensitivity1W/1M ：99 dB（peak)
最大声压级Maximum sound pressure level（1M） ：130 dB/136 dB SPL peak
接口Interface ：2 Speakon NL4, quadamped
外形尺寸Outline size（高H x 宽W x 深D）：500(H)*380(W)*310(D)mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）
线阵系列
-L2
单元组成4×4″LF+`1*1″HI
额定功率Rated power:275W(AES)，峰值功率peak power 550W（peak）
频率响应frequency response 100Hz-20KH 阻抗impedance: 8Ω
投射角度Projection angle 120×25°<H×V>
灵敏度sensitivity（1W/1M） 118dB
峰值最大声压级Peak Maximum Sound Pressure Level 128dB
单元构成： 4×4″LF+`1*1″HI
连接Connect 2×Speakon NL4
箱体尺寸Dimension（H×W×D高*宽*深): 659*138.7*128mm
线阵系列

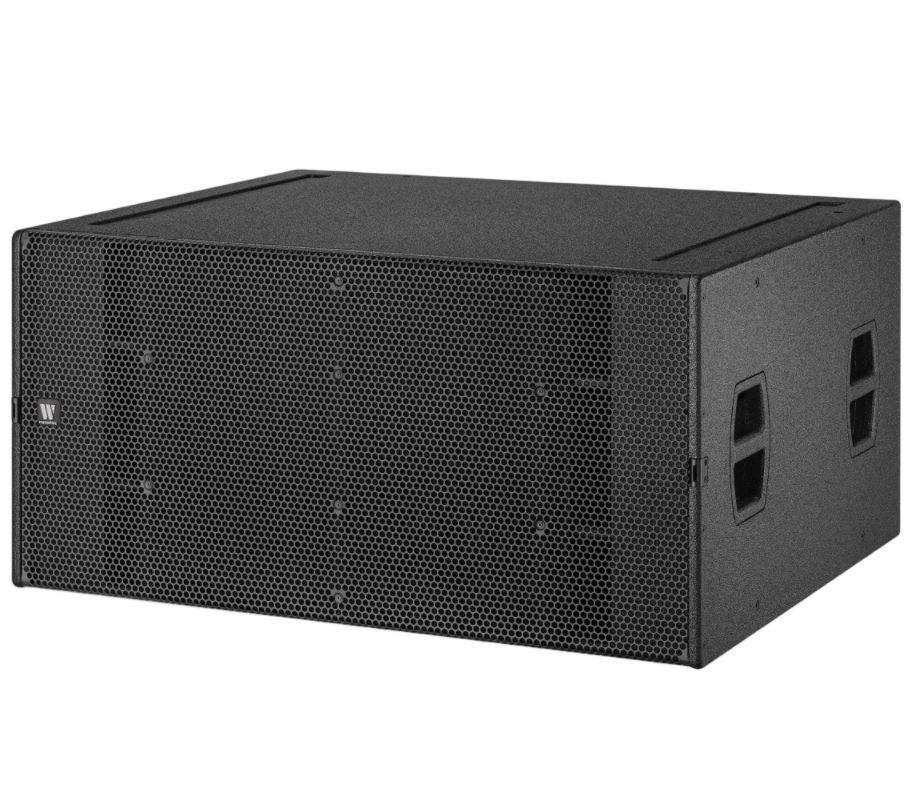

-B22-SUB
单元类型 Unit Type: 2x 18″
频率范围frequency range(±3dB) ：35 Hz – 150 Hz 功率（节目/ 峰值） ：1500 / 6000 W
阻抗impedance ：4 Ohm
指向性(水平x垂直)Directivity (horizontal x vertical):
灵敏度sensitivity1W/1M ：125 dB
最大声压级Maximum sound pressure level（1M） ：140dB
接口Interface ：2 Speakon NL4
外形尺寸Outline size（高H x 宽W x 深D）：580(H) x 1160(W) x 920(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）
线阵系列
-KARA
单元类型 Unit Type ：2 x 8″ LF / 2 x 1.4″ HF
频率范围frequency range(±3dB) ：55-18000Hz
额定功率（节目/峰值）Rated Power (Program/Peak) ：450 / 1800 W LF
80 / 3200 MHF
阻抗impedance ：8 Ohm LF 8 Ohm HF
覆盖角度（水平x垂直）Coverage Angle (Horizontal x Vertical) ： 110° x 10°
灵敏度sensitivity1W/1M ：132dB
最大声压级Maximum sound pressure level（1M） ：141dB
接口Interface ：2 Speakon NL4, quadamped
外形尺寸Outline size（高H x 宽W x 深D）：250/164(H) x 730(W) x 482(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆
线阵系列
-V8
单元类型 Unit Type ：2 x 10″ LF
1 x 8″ MF / 2 x 1.4″ HF
频率范围frequency range(±3dB) ：67-18000Hz
额定功率（节目/峰值）Rated Power (Program/Peak) ：1000 / 2000 W LF
800 / 1600 MHF
阻抗impedance ：8 Ohm LF 16 Ohm MID 16 Ohm HF
覆盖角度（水平x垂直）Coverage Angle (Horizontal x Vertical) ：80 °x 10°
灵敏度sensitivity1W/1M ：130（peak)
最大声压级Maximum sound pressure level（1M） ：142（peak)
接口Interface ：2 Speakon NL4, quadamped
外形尺寸Outline size（高H x 宽W x 深D）：310(H) x 700(W) x 460(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）
线阵系列
-Y8
单元类型 Unit Type ：2 x 8″ LF 1 x 1.4″(horn)HF
频率范围frequency range(±3dB) ：65-18000Hz
额定功率（节目/峰值）Rated Power (Program/Peak) ：400 / 1600 W LF
60 / 2400 MHF
阻抗impedance ：8 Ohm LF 16 Ohm MID 16 Ohm HF
覆盖角度（水平x垂直）Coverage Angle (Horizontal x Vertical) ：80 °x 14°
灵敏度sensitivity1W/1M ：134（peak)
最大声压级Maximum sound pressure level（1M） ：142（peak)
接口Interface ：2 Speakon NL4, quadamped
外形尺寸Outline size（高H x 宽W x 深D）：257(H) x 630(W) x 375(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆
线阵系列
-VSUB
单元类型 Unit Type: 1 x 18″ front / 1 x 12″ rear
频率范围frequency range(±3dB) ：33 – 120 Hz1000 / 2000 W L 功率（节目/ 峰值）Power (program/peak) ：2400 / 4800 W 18″ 2000 / 4000 W 12″
阻抗impedance ：8 Ohm 18″ 8 Ohm 12″
指向性(水平x垂直)Directivity (horizontal x vertical) ：心形/超心形指向Heart/Supercentric Direction
灵敏度sensitivity1W/1M ：99 dB
最大声压级Maximum sound pressure level（1M） ：134dB
接口Interface ：2 Speakon NL4, biamped Pin1 = 12″, Pin2 = 18″
外形尺寸Outline size（高H x 宽W x 深D）：606(H) x 700(W) x 800(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）
线阵系列
-S18+
单元类型 Unit Type: 1x 18″
频率范围frequency range(±3dB) ：40Hz – 120 Hz 功率（节目/ 峰值） ：600 / 1500 W 18″
阻抗impedance ：8 Ohm
灵敏度sensitivity1W/1M ：106 dB
最大声压级Maximum sound pressure level（1M） ：130.5dB
接口Interface ：2 Speakon NL4
外形尺寸Outline size（高H x 宽W x 深D）：560(H) x 1066(W) x 780(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）
线阵系列
- L3
单元组成8×4″LF+`1*1″HI
额定功率Rated power:360W(AES)，峰值功率peak power 1440W（peak）
频率响应frequency response 90Hz-18KH 阻抗impedance: 4Ω
投射角度Projection angle 120×25°<H×V>
灵敏度sensitivity（1W/1M） 118dB
峰值最大声压级Peak Maximum Sound Pressure Level 128dB
单元构成： 8×4″LF+`1*1″HI
连接Connect 2×Speakon NL4
箱体尺寸Dimension（H×W×D高*宽*深): 1130*138.7*128mm
线阵系列
-J8
单元类型 Unit Type ：2 x 12″ LF
1 x 10″ MF / 2 x 1.4″ HF 出口压缩驱动器
频率范围frequency range(±5dB) :48 Hz – 17 kHz
频率响应（-5 dB CUT模式）Frequency response (-5 dB CUT mode): 85 Hz – 17 kHz
额定功率（节目/峰值）Rated Power (Program/Peak) ：500/2000 W.LF 200/800 W.HF
阻抗impedance ：6Ω（LF）/12Ω（MHF）
覆盖角度（水平x垂直）Coverage Angle (Horizontal x Vertical) ：80 °x 7°Splay角度设置0 – 7°（1°增量）
灵敏度sensitivity1W/1M ：130（peak)
最大声压级Maximum sound pressure level（1M） ：145（peak)
接口Interface ：2 Speakon NL4, quadamped
外形尺寸Outline size（高H x 宽W x 深D）：360(H) x1100(W) x 570(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）
线阵系列
- A15Wide
可用带宽available bandwidth（-10db）50Hz- 20KHz
最大MaximumSPL1 142db
覆盖角Coverage angle（-6 dB）外壳方向性：30°，波导方向性：70°/110°对称或90°不对称
单元类型 Unit Type 低音LF：1×15″，低音反射Bass reflex 高音HF：1×3″，膜片压缩驱动器Diaphragm compression driver，多晶硅波导Polysilicon waveguide
标称阻抗Nominal impedance：低音LF：8Ω 高音HF：8Ω
额定功率（节目/峰值）Rated Power (Program/Peak) ：低音LF：600 W 高音HF：100瓦
连接器Connector：2×Speakon NL4
吊装构件联结杆Lifting member connecting rod
外形尺寸Outline size：宽*高*深 762 mm, 424 mm/182 mm, 494 mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）
线阵系列
-A15 Focus
可用带宽available bandwidth（-10db）50Hz- 20KHz
最大MaximumSPL1 142db
覆盖角Coverage angle（-6 dB）外壳方向性：10°波导方向性：70°/110°对称或90°不对称
单元类型 Unit Type 低音LF：1×15″，低音反射Bass reflex 高音HF：1×3″，膜片压缩驱动器Diaphragm compression driver，多晶硅波导Polysilicon waveguide
标称阻抗Nominal impedance：低音LF：8Ω 高音HF：8Ω
额定功率（节目/峰值）Rated Power (Program/Peak) ：低音LF：600 W 高音HF：100瓦
连接器Connector：2×Speakon NL4
吊装构件联结杆Lifting member connecting rod
外形尺寸Outline size：宽*高*深 762 mm, 427 mm, 490 mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）
线阵系列
- K3
单元类型 Unit Type ：2 x 12″ LF 1 x 4″ HF 出口压缩驱动器
频率范围frequency range(±5dB) :48 Hz – 20kHz
频率响应（-5 dB CUT模式）Frequency response (-5 dB CUT mode): 85 Hz 20kHz
额定功率（节目/峰值）Rated Power (Program/Peak) ：500/2000 W.LF 200/800 W.HF
阻抗impedance ：8Ω（LF）/8Ω（HF）
覆盖角度（水平x垂直）Coverage Angle (Horizontal x Vertical) ：水平：70°/110°对称或90°不对称
灵敏度sensitivity1W/1M ：138（peak)
最大声压级Maximum sound pressure level（1M） ：143（peak)
接口Interface ：2 Speakon NL4, quadamped 重量（净重） ：43 kg
外形尺寸Outline size(W, H, D): 950 mm, 355 mm, 402 mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）
线阵系列
-J-SUB
单元类型 Unit Type: 2 x 18″ front / 1 x 18″ rear
频率范围frequency range(±5dB) ： 32 – 100Hz
频率响应（-5 dB INFRA模式）Frequency response (-5db INFRA mode):32 – 70Hz 功率 （节目/ 峰值）Power (program/peak) ：800/3200 W
后部功率处理能力（RMS /峰值10 ms）Rear power processing capacity (RMS/peak 10 ms)400/1600 W
阻抗impedance ：4Ω（正面）(positive)/8Ω（背面）(back)
指向性(水平x垂直)Directivity (horizontal x vertical) ：心形/超心形指向Heart/Supercentric Direction
灵敏度sensitivity1W/1M ：120dB
最大声压级Maximum sound pressure level（1M） ：139dB
接口Interface ：2 Speakon NL4
外形尺寸Outline size（高H x 宽W x 深D）：540(H) x 1100(W) x945 2 /1063(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）
线阵系列
-YSUB
单元类型 Unit Type: 1 x 18″ front / 1 x 12″ rear
频率范围frequency range(±3dB) ：36 – 120 Hz 功率（节目/ 峰值）Power (program/peak) ：600 / 2400 W 18″ 400 / 1600 W 12″
阻抗impedance ：8 Ohm 18″ 8 Ohm 12″
指向性(水平x垂直)Directivity (horizontal x vertical) ：心形/超心形指向Heart/Supercentric Direction
灵敏度sensitivity1W/1M ：128 dB
最大声压级Maximum sound pressure level（1M） ：134dB
接口Interface ：2 Speakon NL4,
外形尺寸Outline size（高H x 宽W x 深D）：500(H) x 630(W) x 700/804(D) mm
涂层 coating ：聚脲涂层Polyurea coating ，（颜色可按客户要求定做)Colors can be customized to customer’s requirements
可选项 Optional ：RAL 颜色可选Color options（Warnex结构漆）
